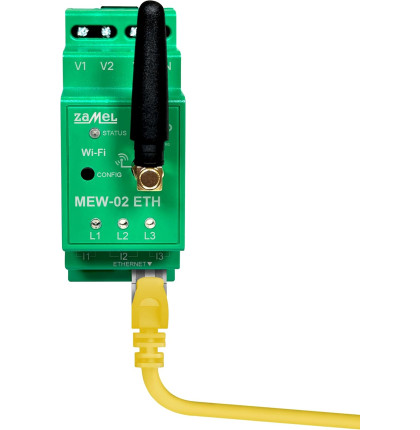

MEW-02 ETH - Oboustranné nepřímé měření spotřeby elektřiny s Wi-Fi a přes internet

Model: MEW-02 ETH | Výrobce: Zamel
Produktové číslo: 055/002274

Doporučená koncová cena s DPH: ~~6 048 Kč~~
Vaše cena bez DPH: 3 948,00 Kč
Vaše cena včetně DPH: 4 777 Kč
Dostupnost: Dostupnost do týdne

Množství

Popis
Ke stažení (2)

Upozornění: Balení MEW-02 ETH neobsahuje měřící transformátory: SC-16 (100 A), SC-24 (200 A), SC-36 (400 A), které se musí dokoupit samostatně.

Ideální pro sledování spotřeby na jednotlivých zařízení nebo samostatných podružných okruhů. Modul je navržen i pro měření vyráběné elektřiny, tudíž jej lze využít i pro měření ve FVE.

Podporuje širokou škálu nabízených měřících transformátorů: SC-16 (100 A), SC-24 (200 A), SC-36 (400 A) - k dispozici samostatně.

Monitor je vybaven modulem Wi-Fi a zásuvkou RJ-45, což umožňuje bezdrátové i kabelové připojení. Nastavení v režimu konfigurace lze vytvořit buď přes připojení, tj. Wi-Fi nebo ethernet. Vnější anténa nabízí možnost nahrazení externí anténou na kabelu - pro místa s malým pokrytím Wi-Fi signálu.

Díky aplikaci Supla, která je k dispozici na zařízeních se systémem iOS a Android, můžete sledovat parametry instalace v reálném čase, analyzovat data související se spotřebou energií a výrobou a přijímat oznámení o anomáliích.

MEW-02 ETH je obzvláště užitečný v podnicích, které nabízejí široké spektrum integrace prostřednictvím API, podporu protokolu MQTT a možnost exportovat měření do souboru.

Naměřená data shromážděná přístrojem mohou být také analyzována v rozsáhlém panelu historie měření Supla Cloud, který nabízí různé datové kompilace a grafy.

Ve vašem účtu můžete sledovat až 100 různých odběrových míst nebo jiné zařízení SUPLA. Statistiku měření si můžete kdykoli stáhnout i ve formátu CSV z Vašeho účtu na supla.org.

Modul je vhodný pro instalaci na DIN lištu rozvaděče.

Instalace je snadná a zvládnete ji rychle každý elektrikář bez složitých školení.

Schéma zapojení elektroměru MEW-02 ETH

Parametry:

Měření 3 fázového rozvodu
Snadná konfigurace a řízení přes internet zdarma
Napětí: 3 x 230 / 400 V ~ (50/60 Hz)
Rozmezí napětí: -20 % ÷ +15 %
Frekvence: 50/60 Hz
Spotřeba elektrické energie: 1,6 W
Přenos signálu:
Wi-Fi 2.4GHz 802.11 b/g/n
ETHERNET IEEE 802.3 10/100 Mb/s
Přesnost měření: Třída 2 (+/- 2%)
Teplota prostředí: -10 °C ÷ 55 °C
Max. vyzařovaná energie: <20 mW
Kontrolka stavu: 3x LED (pro každou fázi jedna)
Počet terminálů: 10
Max. průřez připojovaného vodiče do terminálu: 2,5 mm2
Stupeň krytí: IP 20
Montáž: DIN TH-35 lišta pro 2 moduly
Rozměry: 90 x 35 x 66 mm
Hmotnost: MEW-02 ETH (bez měř. transformátorů): 0,135 kg
Splňuje normy: EN 61010-1, EN 50470-1, EN 50470-3, EN 301 489-17, ETSI EN 300 328, ETSI EN 301 489-1
Měřící transformátory: SC-16 SC-24 SC-36
Max. trvalý primáriní proud: 100 A 200 A 400 A
Sekundární proud: 33 mA 66 mA 133,3 mA
Průměr otvoru pro kabel: 16 mm 24 mm 36 mm
Rozměry transformátoru: 46x35,5x31 mm 67x35x54 mm 87x43x68 mm
Hmotnost: 89 g 274 g 401 g
Pesnost: Třída 1
Izolační napětí: 0,66 kV
Fázový úhel: méně než 2 stupně při 50% jmenovitém napětí
Frekvence: 50 Hz ÷ 60 Hz
Provozní teplota: -15 °C ÷ +60 °C
Připojení k jednotce MEW-02 ETH: Dvouvodičový kabel ( S1 - červená, S2 - černá)

Název	Velikost	Přidáno	Odkaz
SUPLA - Řešení pro chytrý dům - přehled sortimentu	5.53MB	12/04/2022	Stahování
Uživatelský manuál - MEW-02 ETH	8.42MB	10/04/2025	Stahování
