MRP-200A - Rozšiřující modul pro SUPLA MEW-01, 3x SC-24, měření do 200 A

Rozšiřující modul umožňuje měření elektrické energie pomocí zařízení MEW-01, které je standardně dodáváno s měřícími cívkami do 100 A. Díky MRP-200A je nyní možné monitorovat elektrickou síť do proudu až 200 A. Modul pracuje s proudovými transformátory SC-24, které jsou součástí sady.

Modul Zamel MRP-200A představuje pokročilé řešení, které rozšiřuje funkce zařízení MEW-01 MRP, MEW-01 a MEW-01 Lite, které standardně nabízí měření do proudu 100 A.

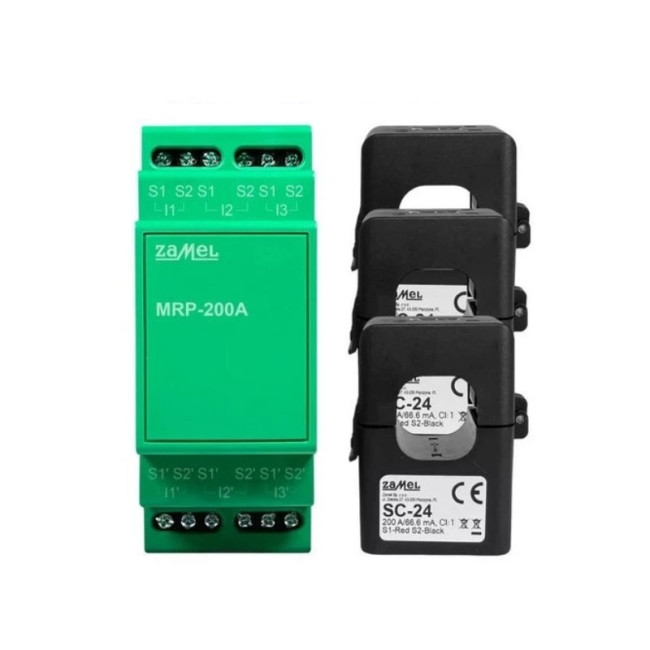

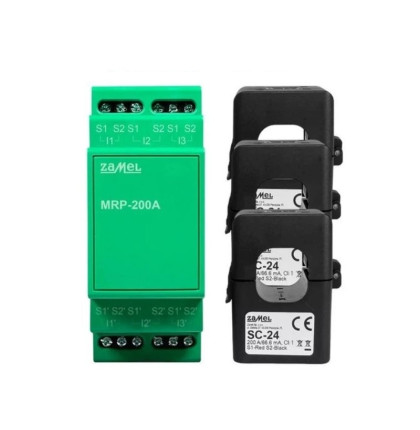

Díky MRP-200A je možné sledovat elektrickou síť s maximálním proudem až 200 A. Zařízení je vybaveno třemi proudovými transformátory SC-24.

Je navrženo pro montáž na DIN lištu. Pro konfiguraci stačí na stránce http://192.168.4.1 změnit typ podporovaných transformátorů v konfiguračním režimu některého z modulů řady MEW-01. Modul je kompatibilní s MEW-01 MRP, MEW-01 a MEW-01 Lite od verze softwaru 2.8.56, přičemž pro starší verze je nutná aktualizace softwaru.

Řešení je vhodně pro sledování spotřeby na jednotlivých zařízení nebo samostatných podružných okruhů. Modul je navržen i pro měření vyráběné elektřiny, tudíž jej lze využít i pro měření ve FVE.

Díky aplikaci Supla, která je k dispozici na zařízeních se systémem iOS a Android, můžete sledovat parametry instalace v reálném čase, analyzovat data související se spotřebou energií a výrobou a přijímat oznámení o anomáliích.

Naměřená data shromážděná přístrojem mohou být také analyzována v rozsáhlém panelu historie měření Supla Cloud, který nabízí různé datové kompilace a grafy.

Ve vašem účtu můžete sledovat až 100 různých odběrových míst nebo jiné zařízení SUPLA. Statistiku měření si můžete kdykoli stáhnout i ve formátu CSV z Vašeho účtu na supla.org.

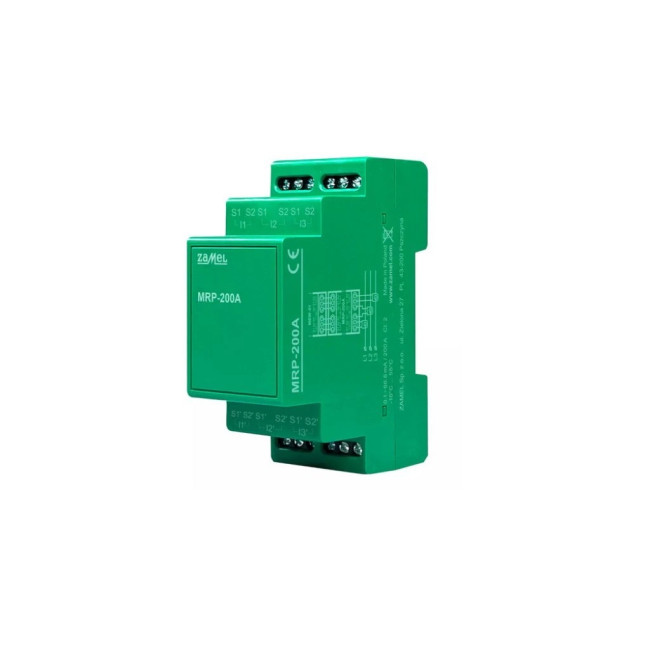

Modul je vhodný pro instalaci na DIN lištu rozvaděče.

Instalace je snadná a zvládnete ji rychle každý elektrikář bez složitých školení.

Parametry modulu MRP:

• Teplota prostředí: -25 °C ÷ 50 °C
• Počet terminálů: 12
• Max. průřez připojovaného vodiče do terminálů: 0,2 ÷ 2,5 mm2
• Stupeň krytí: IP 20
• Montáž: DIN TH-35 lišta pro 2 moduly
• Rozměry: 90 x 35 x 66 mm
• Hmotnost: 0,068 kg

Měřící transformátory:

• Max. trvalý primáriní proud: 200 A
• Sekundární proud: 66 mA
• Průměr otvoru pro kabel: 24 mm
• Rozměry transformátoru: 67x35x54 mm
• Hmotnost: 274 g
• Pesnost: Třída 1
• Izolační napětí: 0,66 kV
• Fázový úhel: méně než 2 stupně při 50% jmenovitém napětí
• Frekvence: 50 Hz ÷ 60 Hz
• Provozní teplota: -15 °C ÷ +60 °C
