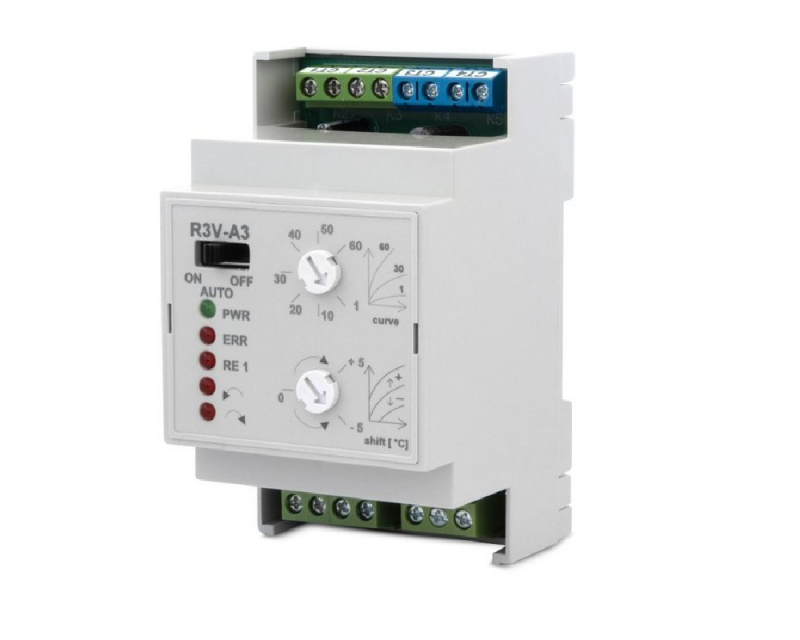

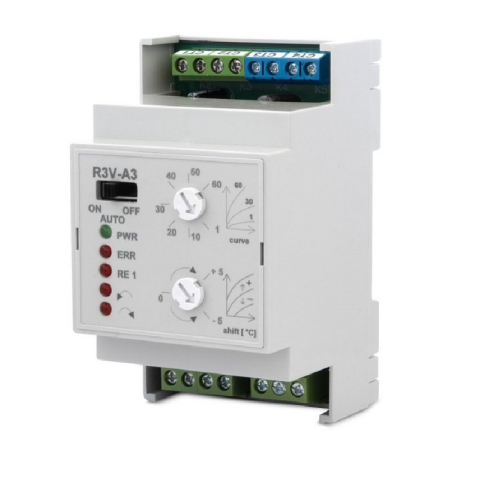

R3V-A3 - Ekvitermní regulátor tří/čtyřcestných ventilů

Model: R3V-A3 | Výrobce: Elektrobock
Produktové číslo: 055 / 002311

Doporučená koncová cena s DPH:~~1 815 Kč~~
Vaše cena bez DPH:1 275,00 Kč
Vaše cena včetně DPH:1 543 Kč
Dostupnost:Skladem

Množství

Ekvitermní regulátor třícestných ventilů pro automatickou regulaci teploty vody pro vytápění v závislosti na venkovní teplotě (ekvitermní regulace) s přednostním hlídáním teploty zpátečky kotle, která je nastavena na 60°C.

Vlastnosti regulátoru R3V-A3:

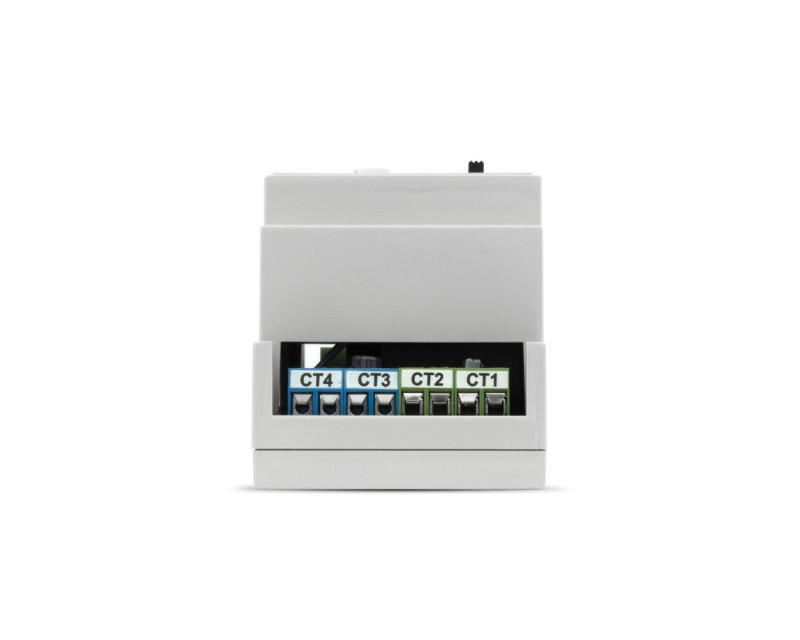

Slouží pro plynulou regulaci pohonu směšovacího ventilu v závislosti na venkovní teplotě (čidlo CT1) a teplotě zpátečky (čidlo CT4). Důležitý je výběr optimální ekvitermní křivky a popřípadě její ruční posun. Pokud je teplota na výstupu kotle (CT3) vyšší než 60 °C, dojde k sepnutí oběhového čerpadla. Teplotní senzor (CT4) zjišťuje teplotu zpátečky a reguluje směšovací ventil tak, aby byla dosažena zpátečka alespoň 60 °C. Při dosažení této teploty přejde zařízení do regulace teploty vody za ventilem (CT2) a zajišťuje optimální teplotu vody na základě zvolené ekvitermní křivky.

Výhody R3V-A3:

jednoduché nastavení
možnost připojení teplotního kontaktu a termostatu pro vzdálené ovládání
spolehlivý provoz
nízká spotřeba
automatická ochrana proti vodnímu kameni

Použití v praxi:

regulace teploty média topného systému podle venkovní teploty, pro rodinné domy

Součástí balení:

3x CT01-10K
1x CT05-10K

Technická specifikace
Napájení	síťové (230 V/ 50 Hz)
Max. počet teplotních čidel	4 (3x CT01-10k-S, 1x CT05-10k)
Přesnost	0,0
Rozsah nastavitelné teploty	20 °C až 99 °C
Spínací prvek	relé (podle ventilu - triak)
Typ regulace	ekvitermní
Typ termostatu	drátový
Pracovní teplota	0 °C až 40 °C
Rozměry	90x53x51 mm
Stupeň krytí	IP20
Výstup	8 A /AC1 (podle ventilu 0,1A/AC1)
