HPSB11A12C Spínaný bez-transformátorový zálohovaný zdroj 12V/10A (155W), max. prostor…
Model: HPSB11A12C | Výrobce: Pulsar
Produktové číslo: /
Tento výrobek je ukončený a už se nedá objednat. Pod kartou zboží ve složce Podobné výrobky je případně uvedený náhradní nebo obdobný výrobek.
- Dostupnost: Produkt ukončen
Záložní napájecí zdroj je určen pro nepřetržité napájení zařízení, která vyžadují stabilizované napětí 12V DC (+/- 15%). Napájecí zdroj dodává napětí U=13,8 V DC s proudovou kapacitou:
1. Výstupní proud 10,0A + 1,0A
dobíjecí akumulátoru
2. Výstupní proud 7,0A + 4,0A
dobíjecí akumulátoru
Celkový proud spotřebičů +
akumulátor činí max. 11A.

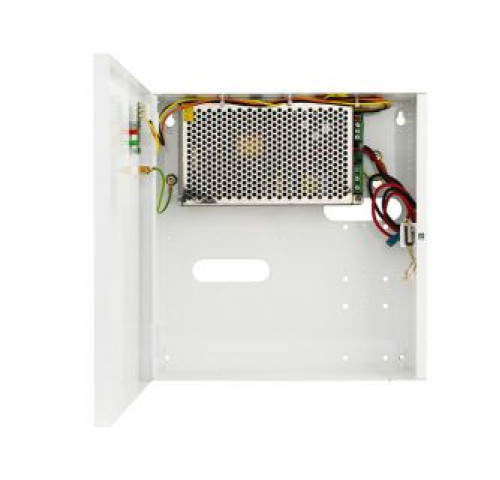

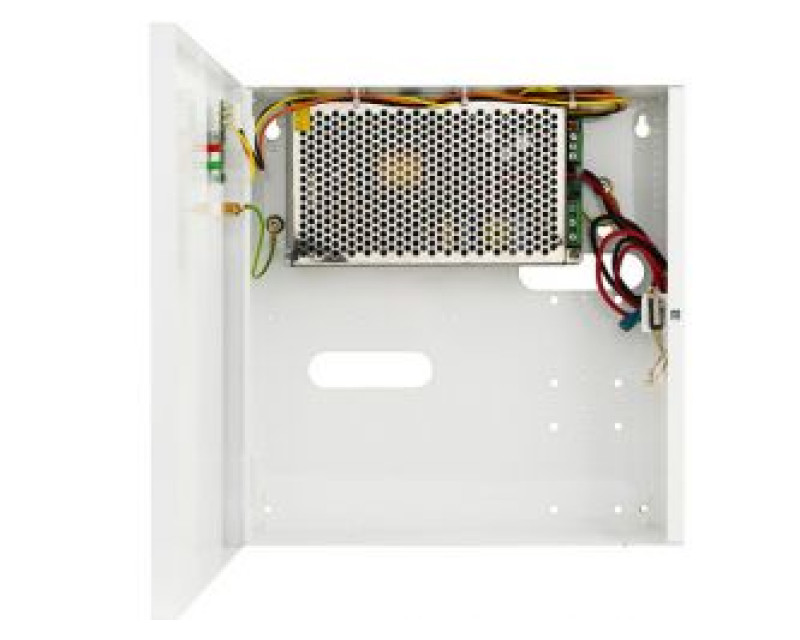

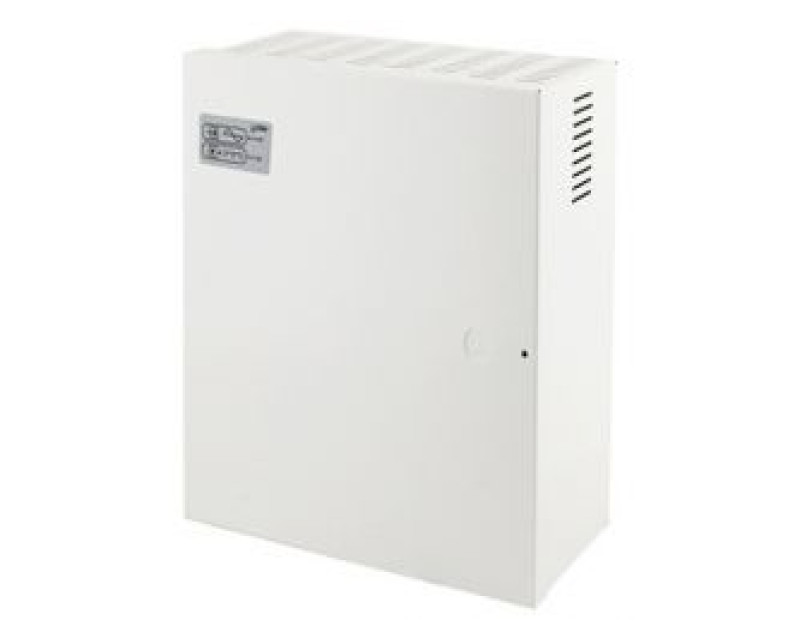

V případě přerušení dodávky síťového proudu dojde k okamžitému přepnutí na napájení z akumulátorů. Zdroj je konstruován na bázi modulu impulsního napájecího zdroje s vysokou energetickou účinností. Zdroj se nachází v kovové skříňce (barva RAL 9003) s místem na akumulátor 17Ah/12V. Skříňka je vybavena mikropřepínačem signalizujícím otevření dvířek (zepředu).
Vlastnosti:
- nepřerušované napájení DC 13,8V/10A
- místo pro akumulátor 17Ah/12V
- široký rozsah napětí ac 176÷264v
- vysoká účinnost 83%
- kontrola nabíjení a údržby akumulátoru
- ochrana akumulátoru před nadměrným vybitím (UVP)
- nabíjecí proud akumulátoru 1A/4A, přepínaný svorkou
- ochrana výstupu akumulátoru před zkratem a zapojením s opačnou polaritou
- optická signalizace LED
- ochrana proti:
- zkratu SCP
- přepětí OVP
- přepětí (ze vstupu AC)
- sabotáži
- přetížení výstupu OLP
| Technická specifikace | |
| Typ napájecího zdroje | A (EPS - External Power Source) |
| Dobíjecí proud akumulátoru | 1A nebo 4A max. / 17Ah (± 5%) |
| Hmotnost netto/brutto | 2,42kg / 2,52kg |
| Místo pro akumulátor | 17Ah/12V (SLA) max. |
| Ochrana proti zkratu | SCP elektronické |
| Ochrana v akumulátorovém obvodu OLP | PTC |
| Optická signalizace práce | Ano - LED diody |
| Pracovní podmínky | II třída, -10°C ÷ 40°C |
| Přepěťová ochrana OVP | U>115% ÷ 150% - výstupního napětí (nastaveného) odpojení výstupního napětí |
| Rozsah regulace napětí | 12÷14VDC |
| Skříň | kov, IP20, barva RAL9003 |
| Účinnost | 83% |
| Výkon napájecího zdroje | 155W max. |
| Výstupní proud tAMB<30°C | 10,0 A + 1,0A dobíjecí akumulátoru, - viz graf 1.; 7,0 A + 4,0A dobíjecí akumulátoru, - viz graf 1. |
| Výstupní proud tAMB=40°C | 6,7 A + 1,0A dobíjecí akumulátoru,- viz graf 1.; 3,7 A + 4,0A dobíjecí akumulátoru, - viz graf 1. |
| Zvlnění napětí | 120mV p-p max. |
| Napájecí napětí | 176÷264V AC 50÷60Hz |
| Rozměry | 285 x 297 x 80+8 [mm] |
| Odběr proudu | 1,4A/230VAC max. |
| Výstupní napětí | 13,8V DC – dobíjecí provoz; 9,5V÷13,8V DC – provoz na baterie |
| Ochrana proti sabotáži | 1x mikro vypínač: otevření skříně, 0,5A/50VDC max, NC |
| Zajištění | šroubovaný válcovitý šroub x 1(možnost montáže zámku) |
| Poznámky | Odstup od stěny - 8mm; Chlazení napájecího zdroje: konvekční; Svorky: Napájení: Φ0,63÷2,5 I/O PCB : Φ0,41÷1,63 , výstupy akumulátoru: 6,3F-2,5/40cm. |
| Výstupní proud | 10 A + 1A dobíjecí akumulátoru; 7 A + 4A dobíjecí akumulátoru |
