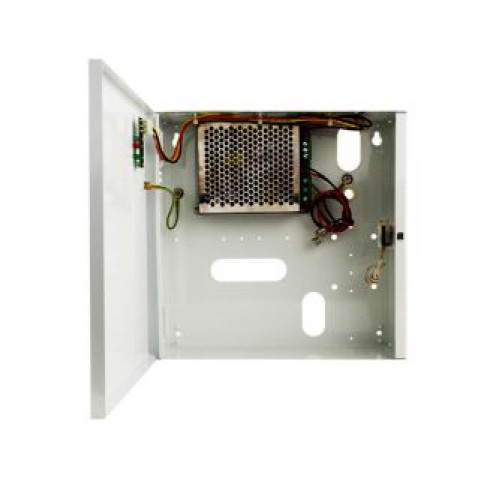

HPSB2512B Spínaný bez-transformátorový zálohovaný zdroj 12V/2A (35W), max. prostor…
Model: HPSB2512B | Výrobce: Pulsar
Produktové číslo: /
Tento výrobek je ukončený a už se nedá objednat. Pod kartou zboží ve složce Podobné výrobky je případně uvedený náhradní nebo obdobný výrobek.
- Dostupnost: Produkt ukončen

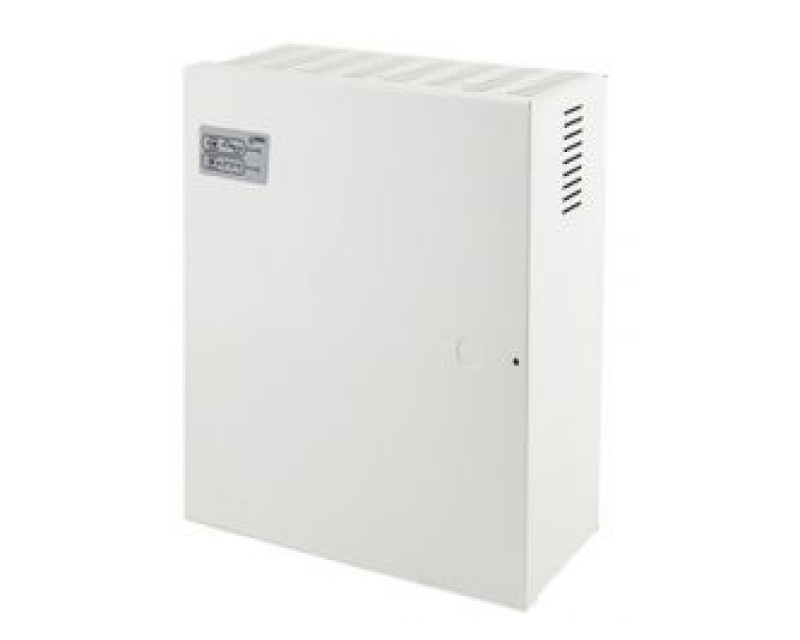

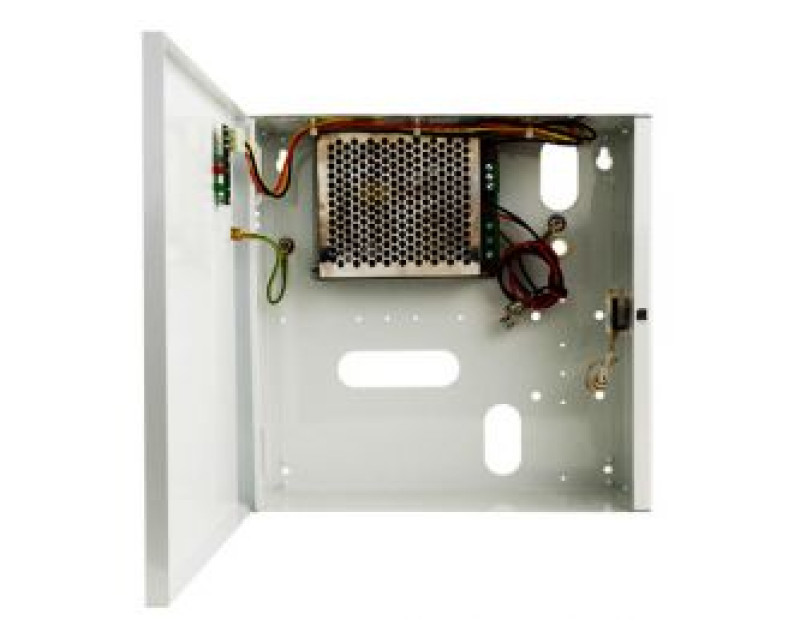

Záložní napájecí zdroj je určen pro nepřetržité napájení zařízení, která vyžadují stabilizované napětí 12 V DC (+/- 15%). Napájecí zdroj dodává napětí U=13,8 V DC s proudovou kapacitou I=2A + 0,5A dobíjecí akumulátoru. V případě přerušení dodávky síťového proudu dojde k okamžitému přepnutí na napájení z akumulátorů. Zdroj je konstruován na bázi modulu impulsního napájecího zdroje s vysokou energetickou účinností. Zdroj se nachází v kovové skříňce (barva RAL 9003) s místem na akumulátor 7Ah/12 V. Skříňka je vybavena mikropřepínačem signalizujícím otevření dvířek (zepředu).
Vlastnosti:
- nepřerušované napájení DC 13,8V/2A
- místo pro akumulátor 7Ah/12V
- široký rozsah napětí AC 176÷264V
- vysoká účinnost 74%
- kontrola nabíjení a údržby akumulátoru
- ochrana akumulátoru před nadměrným vybitím (UVP)
- dobíjecí proud akumulátoru 0,5A
- ochrana výstupu akumulátora před zkratem a zapojením s opačnou polaritou
- optická signalizace LED
- ochrana proti:
- zkratu SCP
- přepětí OVP
- přepětí (ze vstupu AC)
- sabotáži
- přetížení výstupu OLP
| Technická specifikace | |
| Typ napájecího zdroje | A (EPS - External Power Source) |
| Chlazení napájecího zdroje | konvekční, |
| Dobíjecí proud akumulátoru | 0,5A max. @ 7Ah (± 5%) |
| Hmotnost netto/brutto | 1,70kg / 1,90kg |
| Místo pro akumulátor | 7Ah/12V (SLA) max. |
| Ochrana akumulátoru UVP | U<9,5 V (± 5%) – odpojení akumulátoru připojení |
| Ochrana proti zkratu SCP | elektronické |
| Ochrana v akumulátorovém obvodu OLP | PTC |
| Optická signalizace práce | Ano - LED diody |
| Pracovní podmínky | II třída, -10 oC÷40 oC |
| Přepěťová ochrana OVP | U>115% ÷ 150% - výstupního napětí (nastaveného) odpojení výstupního napětí |
| Rozsah regulace napětí | 12÷14VDC |
| Skříň | kovová, IP20, barva RAL9003 |
| Svorky | Napájení: Φ0,63÷2,5 I/O PCB : Φ0,41÷1,63, výstupy akumulátoru: 6,3F-2,5/40cm. |
| Účinnost | 74% |
| Výkon napájecího zdroje | 35W max. |

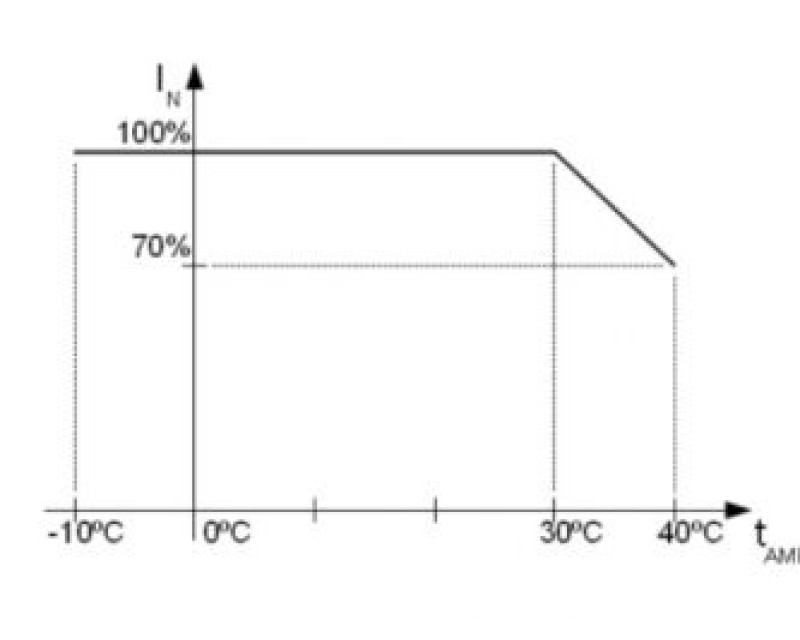

| Výstupní proud tAMB<30°C | 2,0 A + 0,5A dobíjecí akum. - viz graf 1. |
| Výstupní proud tAMB=40°C | 1,4 A + 0,5A dobíjecí akum. - viz graf 1. |
| Zvlnění napětí | 120mV p-p max. |
| Napájecí napětí | 176÷264V AC 50÷60Hz |
| Rozměry | 255 x 255 x 80+8 [mm] (250 x 250 x 80) (WxHxD) |
| Odběr proudu | 0,45A@230VAC max. |
| Výstupní napětí | 13,8V DC – dobíjecí provoz; 9,5V÷13,8V DC – provoz na baterie |
| Ochrana proti sabotáži | 1x mikrovypínač: otevření skříně, 0,5A@50VDC max, NC |
| Zajištění | šroubovaný: válcovitý šroub x 1(možnost montáže zámku) |
| Poznámky | Odstup od stěny - 8mm |
| Výstupní proud | 2,0 A + 0,5A dobíjecí akum. |
