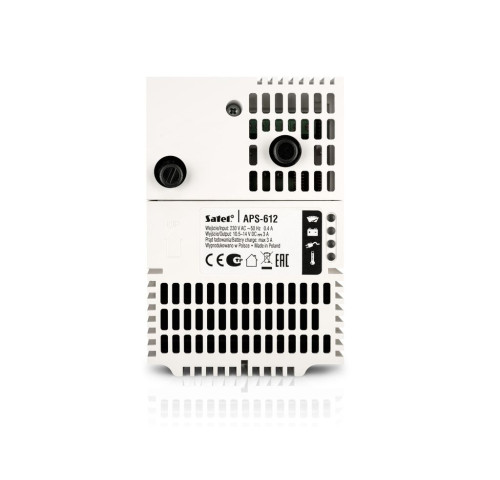

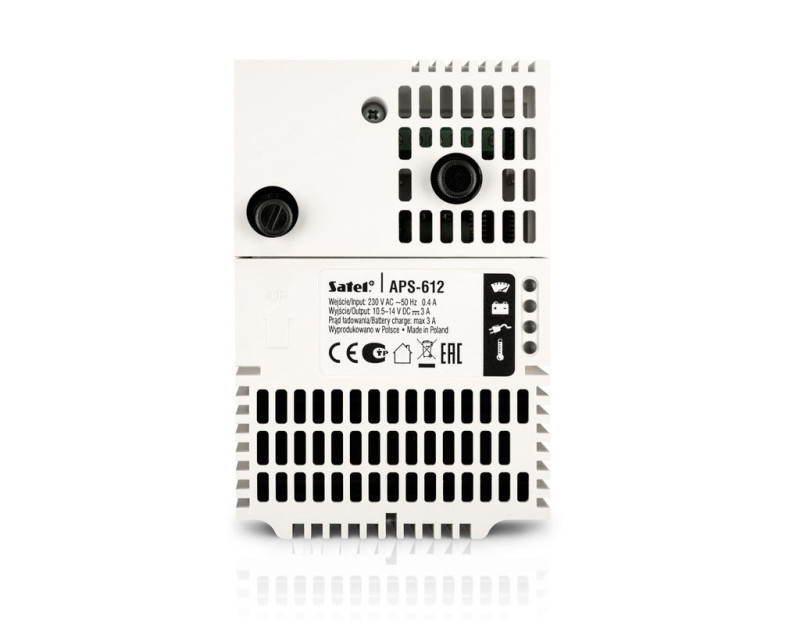

APS-612 Pulzní napájecí zdroj 12 V DC/6 A (3 A napájení+3 A dobíjení) vybaven…

Na DIN lištu Satel Pulzní napájecí zdroj 12 V DC/6 A (3 A napájení+3 A dobíjení) vybaven konektorem pro připojení k zařízením SATEL (INT-E, INT-O, INT-R, INT-PP, ACCO-NT), montáž na DIN lištu nebo do krytu, integrovaný obvod proti zkratu a přetížení, možnost připojení záložního akumulátoru, obvod s proudovým regulátorem pro nabíjení akumulátoru, ochrana proti úplnému vybití akumulátoru, 4 OC výstupy pro dálkový dohled, v souladu s požadavky ČSN EN 50131-3 stupeň 3

APS-612 je zálohovaný napájecí zdroj splňující náročné požadavky bezpečnosti Stupně 3 určené normou EN 50131-3. Proudový výkon je 6 A: 3 A pro napájení zařízení + 3 A pro dobíjení akumulátoru. Zdroj je určený na napájení zařízení pracujících na napětí 12 V DC. Jedná se o zařízení používané v zabezpečovacích systémech, systémech kontroly vstupu a CCTV. APS-612 je možné použít i pro napájení laboratorních přístrojů nebo v instalacích domácí automatizace a evakuace osob. Zdroj má speciální 3-pinový konektor, určený k propojení se zařízeními vyráběnými firmou SATEL, například s expandéry zón a výstupů a jednotkami kontroly vstupu ACCO-NT.
Pulzní zdroj systému LLC použitý při jeho návrhu je charakteristický vysokou spolehlivostí a zajišťuje velmi dobré parametry napájení při nízkých tepelných ztrátách. Díky přímému napájení ze sítě 230 V AC zařízení nevyžaduje montáž dodatečného transformátoru. APS-612 má zabezpečení proti zkratu a přetížení. Na vstupu má filtr proti rušení a aktivní soustavu korekce koeficientu výkonu PFC (do 0,98).
Ke zdroji je možné připojit akumulátor. Mikroprocesorová kontrola stavu a parametrů akumulátoru, přesná regulace napětí a funkce automatického odpojení v případě nadměrného vybití se starají o stav akumulátoru, prodlužují jeho životnost, a zamezují možnost poškození.
LED diody na zdroji zobrazují: přítomnost síťového napájení, stav dobíjení akumulátoru a výskyt poruchy – přehřátí, přetížení nebo zkratu na výstupu. Poruchy jsou dále signalizované i akusticky. Hlášení poruch zdroje pro zabezpečovací systém umožňují čtyři výstupy typu OC. Změny jejich stavů informují o: překročení pracovní teploty, poklesu napětí akumulátoru pod přípustnou hodnotu, přetížení výstupu nebo výpadku síťového napájení.

• shoda s požadavky normy EN50131-6 stupeň 3
• splňuje požadavky bezpečnosti EN 60950-1
• splňuje úrovně na vedení a vyzařování EMI podle EN 55011 třída B
• spínaný napájecí zdroj 12 V DC vysokou účinnost s aktivní PFC, který nevyžaduje síťový transformátor
• celkový výkon napájecího zdroje 6 A: 3 A (výstup) + 3 A (dobíjení)
• integrovaný obvod proti zkratu a přetížení
• možnost připojení záložního akumulátoru
• volitelný dobíjecí proud akumulátoru 1,5 A nebo 3 A
• ochrana proti úplnému vybití akumulátoru

Parametry
Aktuální výstupní napětí	13,8 V DC
Elektrická účinnost	do 90 %
Jmenovité napětí výstupu (dle IEC 38)	12 V DC
Napětí pro nahlášení poruchy akumulátoru (±10%)	11,5 V
Napětí pro odpojení akumulátoru (±10%)	10,5 V
PF (Korekce výkonového faktoru)	do 0,98
Proudová zatížitelnost výstupů	WS, WB, WP, WT (typ OC): 50 mA
Rozměr krytu	78 x 122 x 84 mm
Stupeň zabezpečení dle EN 50131	Stupeň 3
Typ zdroje (dle normy EN 50131)	A
Výstupní proud - dobíjení akumulátoru (volitelné)	1,5/3 A
Výstupní proud - napájení	3 A
Technická specifikace
Napájení	195–265 V AC
Rozsah pracovních teplot	-10 až +55 °C
Třída prostředí	II
Hmotnost	525 g
