HPSB-12V3A-C Spínaný bez-transformátorový zálohovaný zdroj 13,8 V/3 A (50 W), max.…

Model: HPSB-12V3A-C | Výrobce: "PULSAR" K.Boqusz Sp. J.
Produktové číslo: /

  • Vaše cena bez DPH:1 403,00 Kč
  • Vaše cena včetně DPH:1 698 Kč
  • Dostupnost:Skladem

Bez-transformátorové Pulsar Spínaný bez-transformátorový zálohovaný zdroj 13,8 V/3 A (50 W), max. prostor pro akumulátor až 18 Ah, v plechovém krytu, vstupní napětí 230 V AC/0,45 A, ochrana SCP, OVP, OLP, UVP, tamper otevření skříně, rozměry 230 x 300 x 82+8.

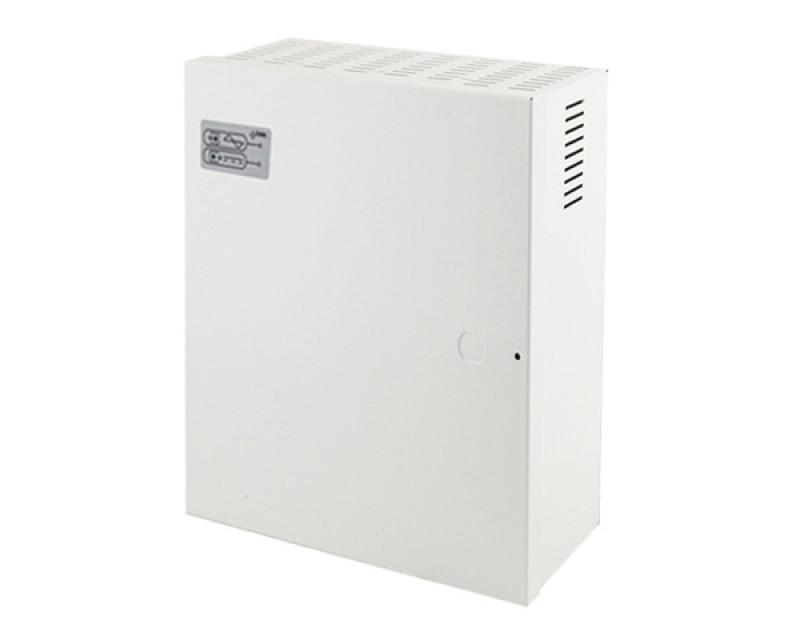

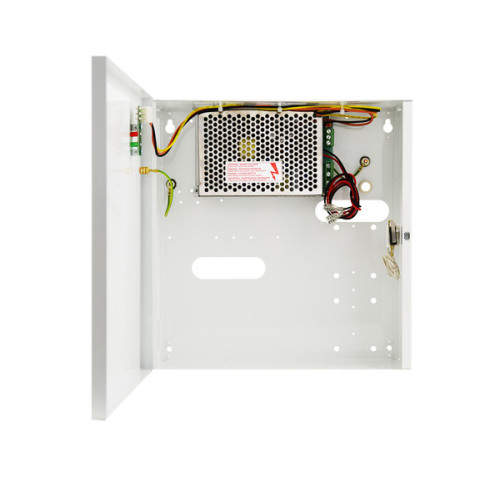

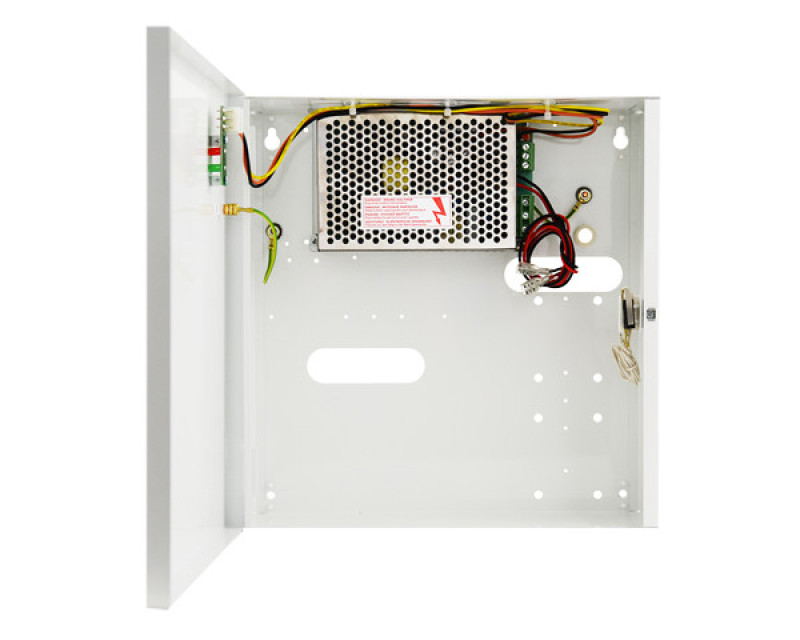

Záložní napájecí zdroj je určen pro nepřetržité napájení zařízení, která vyžadují stabilizované napětí 12 V DC (+/- 15 %). Napájecí zdroj dodává napětí U=13,8 V DC s proudovou kapacitou I=3 A + 0,5 A dobíjení aku. V případě přerušení dodávky síťového proudu dojde k okamžitému přepnutí na napájení z akumulátorů. Zdroj je konstruován na bázi modulu impulsního napájecího zdroje s vysokou energetickou účinností. Zdroj se nachází v kovové skříňce (barva RAL 9003) s místem na akumulátor 17 Ah/12 V. Skříňka je vybavena mikropřepínačem signalizujícím otevření dvířek (zepředu).

Vlastnosti:

  • nepřerušované napájení DC 13,8 V/3 A
  • místo pro akumulátor 17 Ah/12 V
  • široký rozsah napětí AC 176÷264 V
  • vysoká účinnost 76 %
  • kontrola nabíjení a údržby akumulátoru
  • ochrana akumulátoru před nadměrným vybitím (UVP)
  • dobíjecí proud akumulátoru 0,5 A
  • ochrana výstupu akumulátora před zkratem a zapojením s opačnou polaritou
  • optická signalizace LED
  • ochrana proti:
    - zkratu SCP
    - přepětí OVP
    - přepětí (ze vstupu AC)
    - sabotáži
    - přetížení výstupu OLP
Parametry
Ochrana proti sabotáži 1x mikrospínač otevření skříně, 0,5 A@50 V DC max, NC

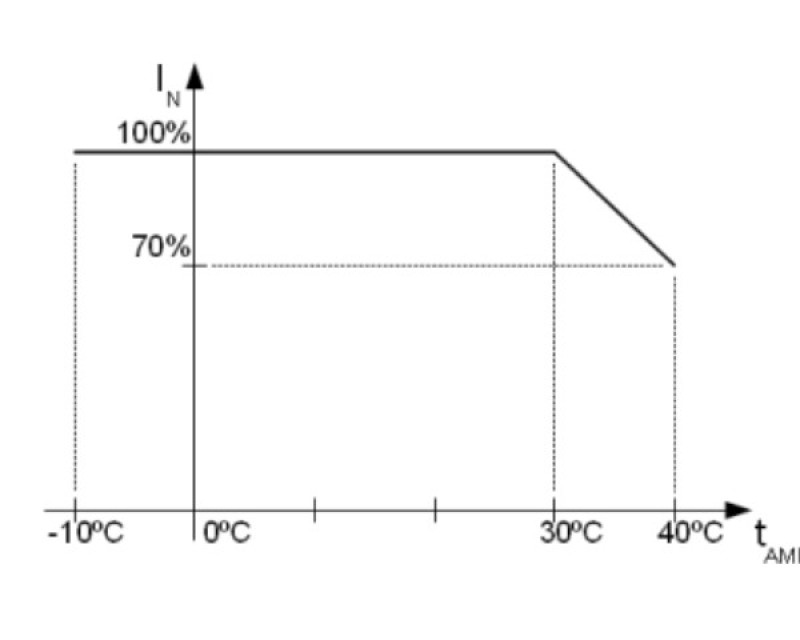

Výstupní proud tAMB<30 °C 3,0 A + 0,5 A dobíjecí akum. - viz graf 1.
Výstupní proud tAMB=40 °C 2,1 A + 0,5 A dobíjecí akum. - viz graf 1.
Zajištění šroubovaný válcovitý šroub x 1(možnost montáže zámku)
Technická specifikace
Typ napájecího zdroje A (EPS - External Power Source)
Chlazení napájecího zdroje konvekční,
Dobíjecí proud akumulátoru 0,5 A max. @ 17 Ah (±5%)
Hmotnost netto/brutto 2,20 kg / 2,30 kg
Místo pro akumulátor 17 Ah/12 V (SLA) max.
Ochrana akumulátoru UVP U<9,5 V (±5%) - odpojení akumulátoru připojení
Ochrana proti zkratu SCP elektronické
Ochrana v akumulátorovém obvodu OLP PTC
Optická signalizace práce Ano - LED diody
Pracovní podmínky II třída, -10 °C ÷ 40 °C
Přepěťová ochrana OVP U>115 % ÷ 150 % - výstupního napětí (nastaveného) odpojení výstupního napětí
Rozsah regulace napětí 12–14 V DC
Skříň kovová, IP20, barva RAL9003
Svorky Napájení: Ø 0,63-2,5 I/O PCB: Ø 0,41-1,63, výstupy akumulátoru: 6,3F-2,5/40 cm
Účinnost 76 %
Výkon napájecího zdroje 50 W max.
Zvlnění napětí 120 mV p-p max.
Napájení 176–264 V AC 50-60 Hz
Rozměry 285 x 297 x 80+8 [mm] (280 x 292 x 80)
Odběr proudu 0,6 A@230 V AC max.
Výstupní napětí 13,8 V DC - dobíjecí provoz; 9,5 V÷13,8 V DC - provoz na baterie
Poznámky Odstup od stěny - 8 mm
Výstupní proud 3,0 A + 0,5 A dobíjecí akum.
