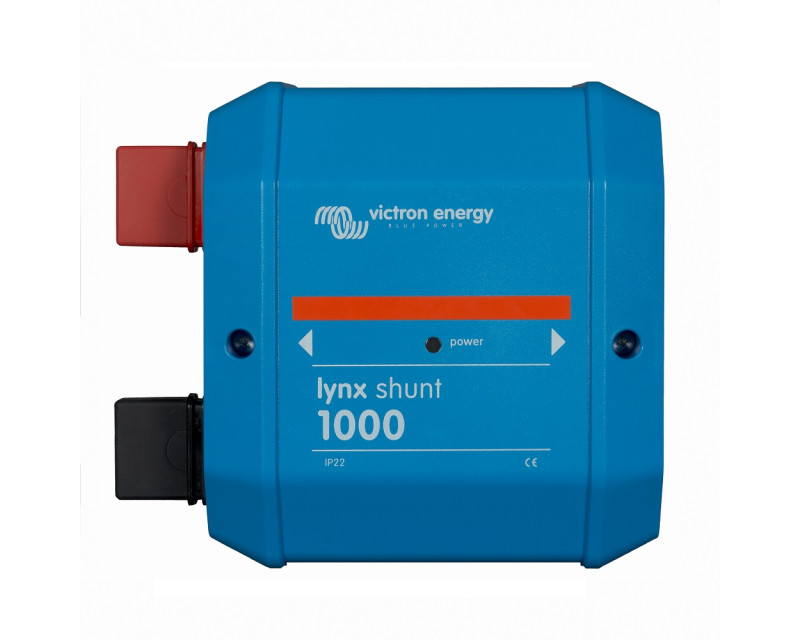

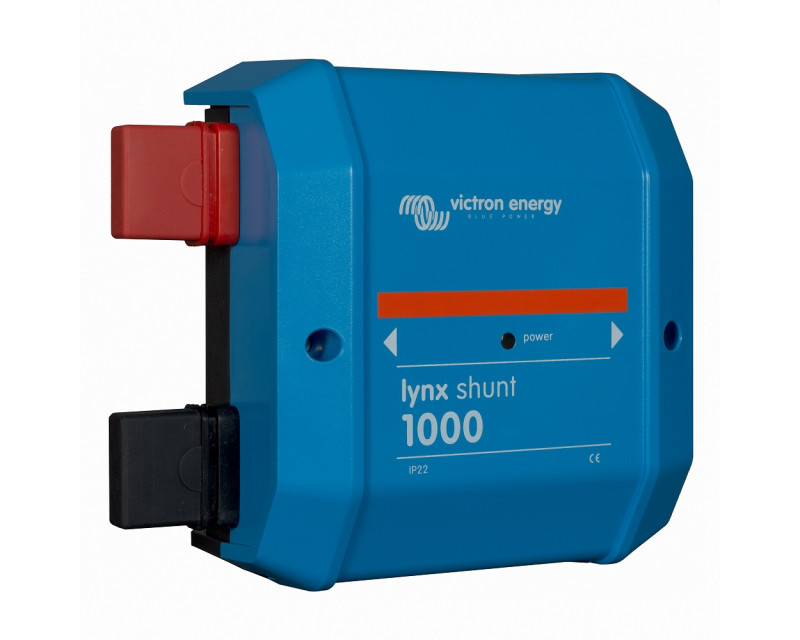

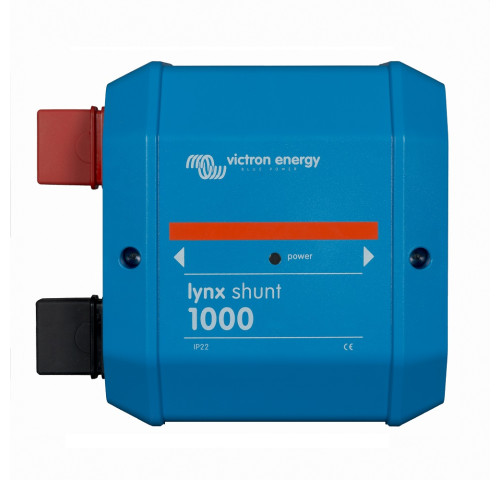

Victron Energy Lynx Shunt VE.Can
Model: A500004883 | Výrobce: Victron Energy B.V.
Produktové číslo: /
Tento výrobek je ukončený a už se nedá objednat. Pod kartou zboží ve složce Podobné výrobky je případně uvedený náhradní nebo obdobný výrobek.
- Dostupnost: Produkt ukončen
Lynx Shunt VE.Can je inteligentní 1000A bočník s pojistkou (není součástí dodávky), vestavěný sledovač stavu baterie přesně monitoruje stav nabití vaší baterie.

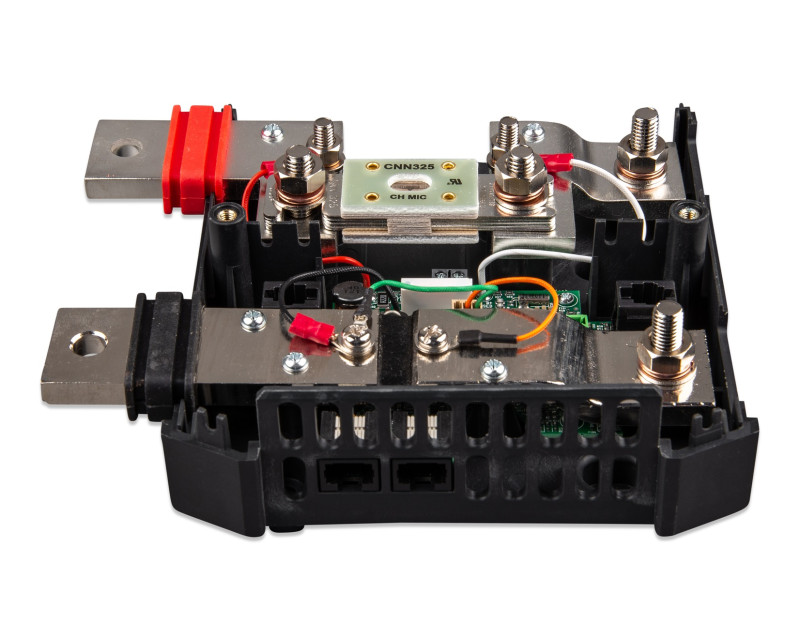

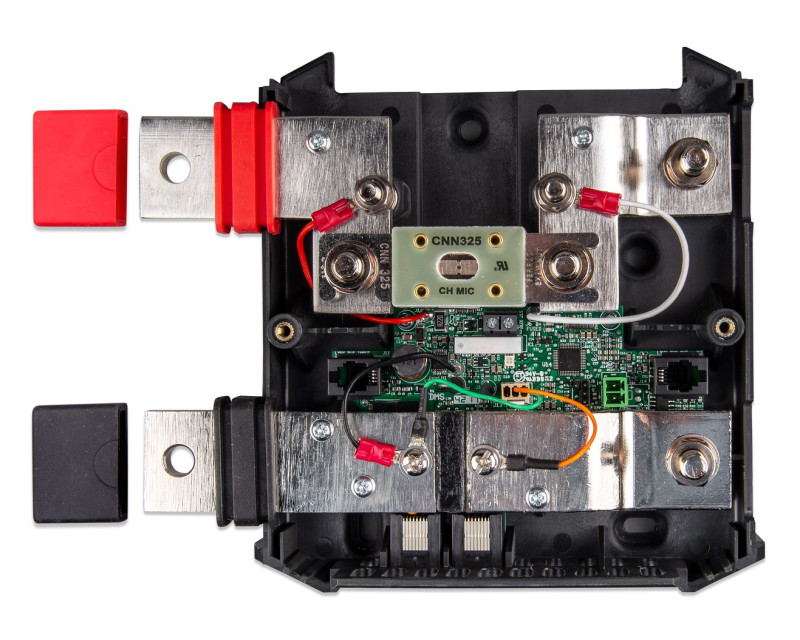

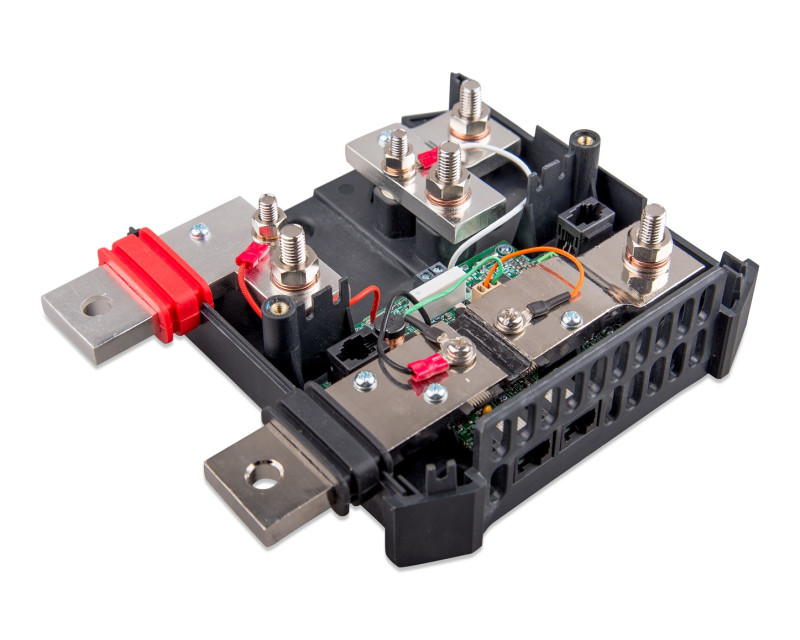

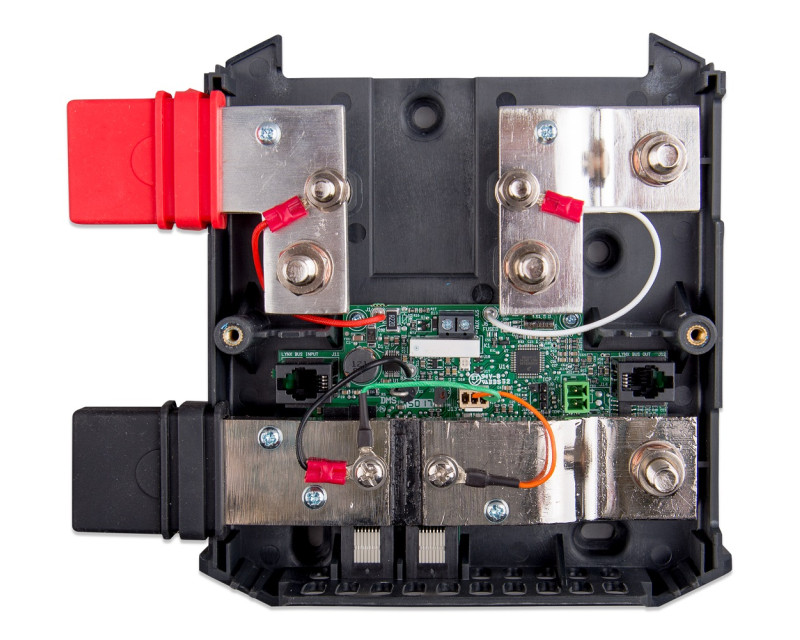

Bočník Lynx Shunt obsahuje kladnou přípojnici se šrouby pro montáž CNN pojistky a zápornou přípojnici s měřícím bočníkem. Lynx Shunt obsahuje také elektroniku pro monitorování a může posílat informace o baterii pomocí sběrnice VE.CAN do GX zařízení nebo do monitorovacího systému CANbus třetích stran, jako je NMEA2000. Jednotky GX nebo třetích stran slouží jako displej monitoru baterie a používají se také k nastavení vestavěného monitoru baterie.
Lynx shunt je k dispozici s rozhraním VE.Can.
Technické parametry:
Napájení
Rozsah napájecího napětí 9 - 70 Vdc
Podporovaná systémová napětí 48V 12, 24 popř
Ochrana proti přepólování: NE
Bočník Lynx Shunt 1000ADC
Spotřeba energie:
60mA @ 12V
33 mA @ 24 V
20 mA @ 48 V
Konektory
Přípojnice M8
Pojistka M8
VE.Can RJ45 a RJ45 terminátor
Připojení napájení k Lynx
Distributor RJ10 (kabel RJ10 je dodáván s každým distributorem Lynx)
Snímač teploty Šroubová svorka
Šroubová svorka relé
Fyzické prametry
Materiál pouzdra ABS
Rozměry skříně (v x š x h) 190 x 180 x 80 mm
Hmotnost jednotky 1,4 kg
Materiál přípojnic Pocínovaná měď
Rozměry přípojnice (vxš) 8 x 30 mm
Rozsah provozních teplot -40°C až +60°
Rozsah skladovacích teplot -40°C až +60°
Vlhkost Max. 95 % (nekondenzující)
Třída ochrany IP22
Bočník Lynx Shunt obsahuje kladnou přípojnici se šrouby pro montáž CNN pojistky a zápornou přípojnici s měřícím bočníkem. Lynx Shunt obsahuje také elektroniku pro monitorování a může posílat informace o baterii pomocí sběrnice VE.CAN do GX zařízení nebo do monitorovacího systému CANbus třetích stran, jako je NMEA2000. Jednotky GX nebo třetích stran slouží jako displej monitoru baterie a používají se také k nastavení vestavěného monitoru baterie.
Lynx shunt je k dispozici s rozhraním VE.Can.
Technické parametry:
Napájení
Rozsah napájecího napětí 9 - 70 Vdc
Podporovaná systémová napětí 48V 12, 24 popř
Ochrana proti přepólování: NE
Bočník Lynx Shunt 1000ADC
Spotřeba energie:
60mA @ 12V
33 mA @ 24 V
20 mA @ 48 V
Konektory
Přípojnice M8
Pojistka M8
VE.Can RJ45 a RJ45 terminátor
Připojení napájení k Lynx
Distributor RJ10 (kabel RJ10 je dodáván s každým distributorem Lynx)
Snímač teploty Šroubová svorka
Šroubová svorka relé
Fyzické prametry
Materiál pouzdra ABS
Rozměry skříně (v x š x h) 190 x 180 x 80 mm
Hmotnost jednotky 1,4 kg
Materiál přípojnic Pocínovaná měď
Rozměry přípojnice (vxš) 8 x 30 mm
Rozsah provozních teplot -40°C až +60°
Rozsah skladovacích teplot -40°C až +60°
Vlhkost Max. 95 % (nekondenzující)
Třída ochrany IP22
