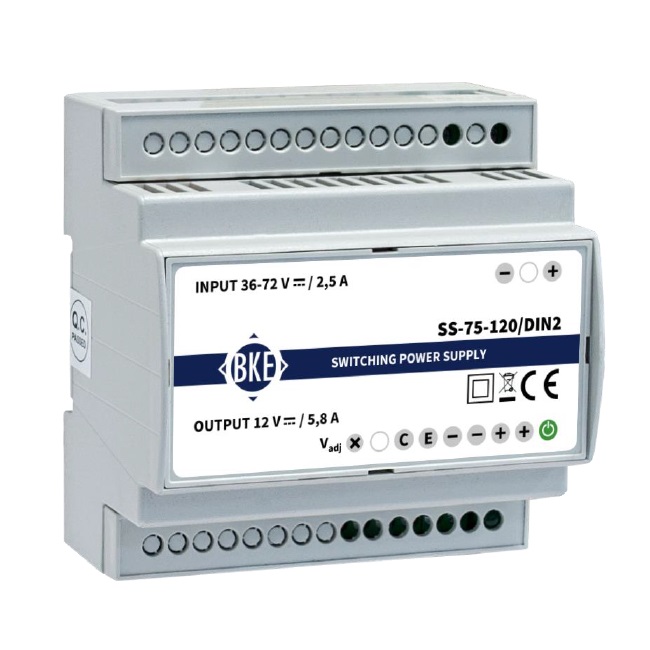

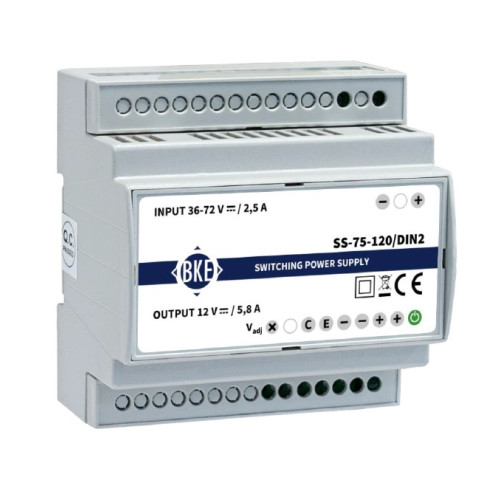

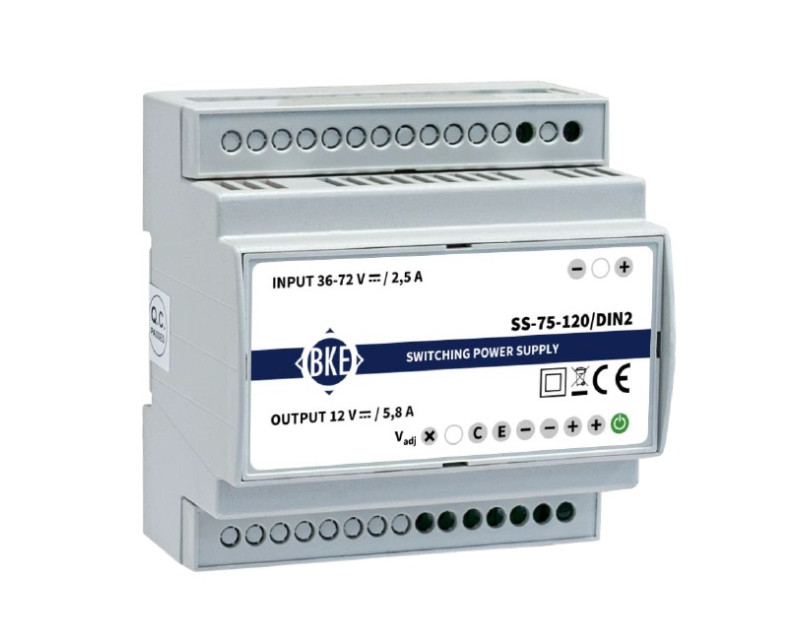

Napájecí zdroj/nabíječ na DIN lištu BKE zdroj SS-75-120/DIN2_36-72V
Model: 14060602 | Výrobce: BKE
Produktové číslo: 045 /
- Vaše cena bez DPH:2 288,50 Kč
- Vaše cena včetně DPH:2 769 Kč
- Dostupnost:Skladem
Spínaný napájecí DC/DC konvertor s galvanicky oddělenými výstupními obvody, určený pro napájení elektronických zařízení.
Montáž na lištu DIN35. Indikace provozu LED diodou polovodičovým spínačem.
TECHNICKÉ PARAMETRY
Vstup
Vstupní napětí 36 – 72 V DC
Vstupní proud max. 2,5 A
Vstupní pojistka Ano (interní T 4 AH / 250 V AC)
Výstup
Výstupní napětí 12 V DC (nastavitelné od 11 do 14 V)
Výstupní proud 5,8 A
Výstupní výkon 70 W
Redukce výkonu -2 %/°C od 40 °C do 50 °C teploty okolí
Zkratová ochrana Ano (s restartem)
Zbytkové zvlnění výstupního napětí <100 mV
Ostatní údaje
Účinnost, max. cca. 87 %
Výkonové ztráty při nominální zátěži cca 10 W
Odolnost vůči napěťovému pulzu 0,5 kV mezi + a -, 0,5 kV mezi +,- a krabičkou
Elektrická pevnost 4 kV primár - sekundár
Chlazení přirozené
Krytí IP IP20
Hmotnost 270 g
Materiál krytu NORYL

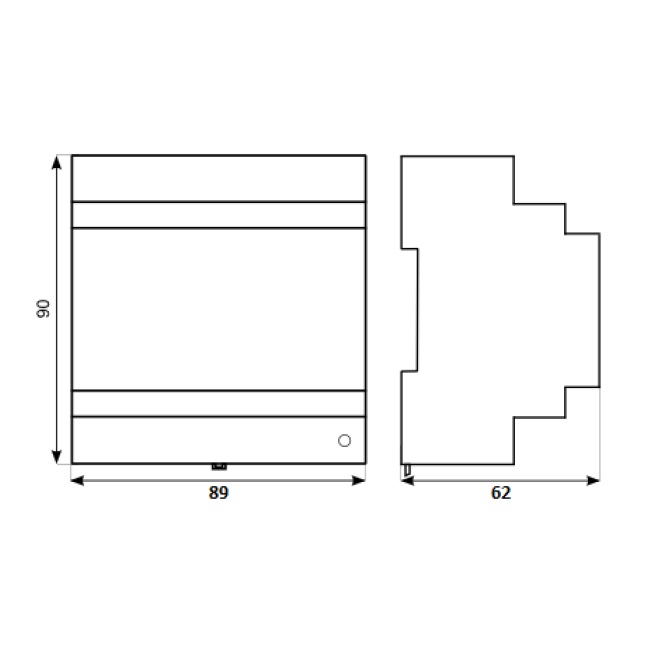

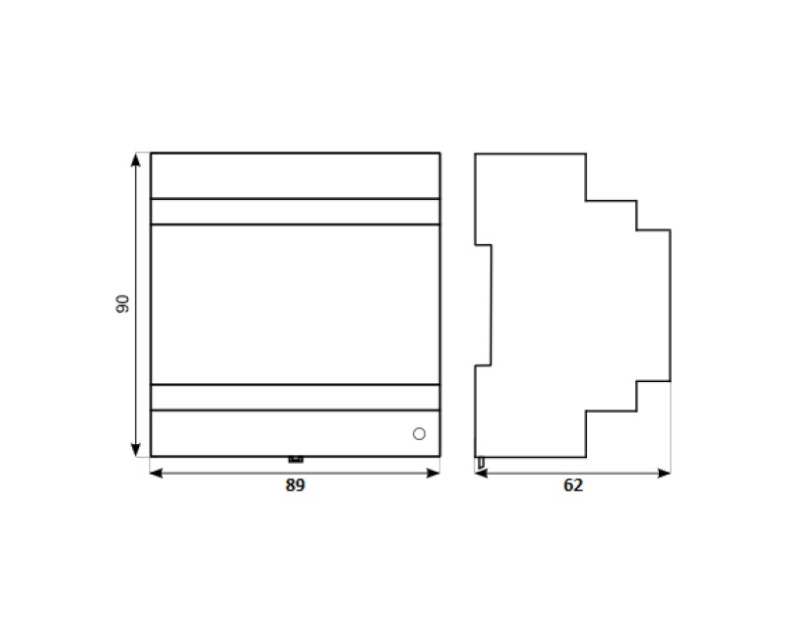

Rozměry 90 x 89 x 62 mm (V x Š x H)
Třída zařízení III
Stupeň znečištění 2
Splňuje RoHS Ano
Montáž na lištu DIN35. Indikace provozu LED diodou polovodičovým spínačem.
TECHNICKÉ PARAMETRY
Vstup
Vstupní napětí 36 – 72 V DC
Vstupní proud max. 2,5 A
Vstupní pojistka Ano (interní T 4 AH / 250 V AC)
Výstup
Výstupní napětí 12 V DC (nastavitelné od 11 do 14 V)
Výstupní proud 5,8 A
Výstupní výkon 70 W
Redukce výkonu -2 %/°C od 40 °C do 50 °C teploty okolí
Zkratová ochrana Ano (s restartem)
Zbytkové zvlnění výstupního napětí <100 mV
Ostatní údaje
Účinnost, max. cca. 87 %
Výkonové ztráty při nominální zátěži cca 10 W
Odolnost vůči napěťovému pulzu 0,5 kV mezi + a -, 0,5 kV mezi +,- a krabičkou
Elektrická pevnost 4 kV primár - sekundár
Chlazení přirozené
Krytí IP IP20
Hmotnost 270 g
Materiál krytu NORYL
Rozměry 90 x 89 x 62 mm (V x Š x H)
Třída zařízení III
Stupeň znečištění 2
Splňuje RoHS Ano
| Technická specifikace | |
| Chlazení | Pasivní |
| Funkce nabíjení | Ne |
| Funkce UPS | Ne |
| Hloubka [mm] | 62 |
| Hmotnost [g] | 270 |
| Konstrukce | Na DIN lištu |
| Nastavitelný rozsah DC napětí | ±5% |
| Provozní teplota [°C] | -20 až 50 |
| Šířka [mm] | 89 |
| Účinnost [%] | 87 |
| Vstupní napětí [V] | 36 .. 72V DC |
| Výkon [W] | 70 |
| Výška [mm] | 90 |
| Výstupní napětí [V] | 12 |
| Výstupní proud [A] | 5,8 |
| Stupeň krytí | IP20 |
| Název | Velikost | Přidáno | Odkaz |
| Datasheet CZ_BKE zdroj SS-75-120DIN2_36-72V.pdf | 542.28KB | 18/05/2025 | Stáhnout |
