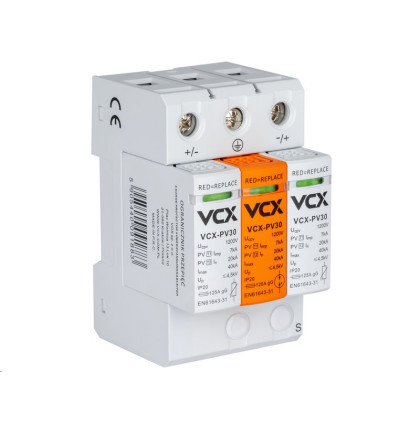

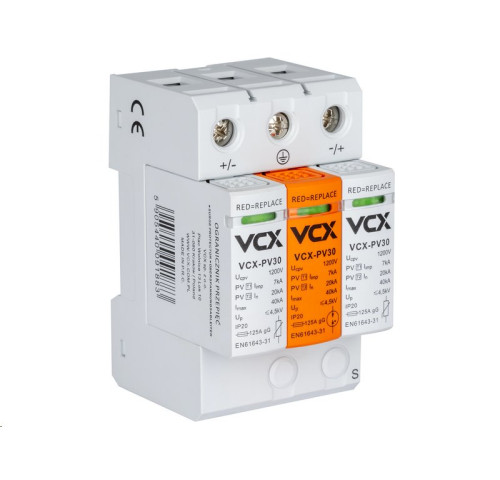

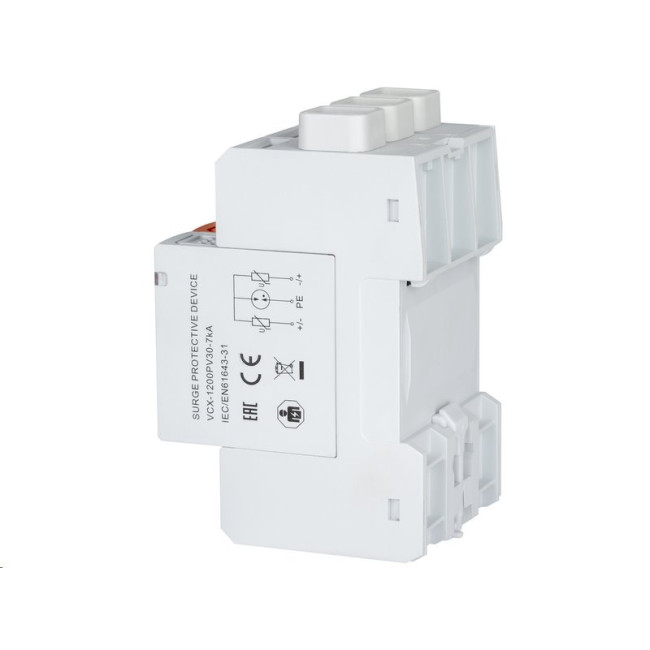

Přepěťová ochrana VCX PV30 DC třída T1T2 (B+C) 3P 1200V 7kA

Přepěťová ochrana VCX PV30 DC třída T1+T2 (B+C) 3P 1200V 7kA - profesionální ochrana pro vaše fotovoltaické systémy

Přepěťová ochrana VCX PV30 DC třídy T1+T2 (B+C) 3P 1200V 7kA je špičkové řešení pro ochranu stejnosměrné části solární elektrárny. Je speciálně navržena tak, aby spolehlivě ochránila komponenty FVE před účinky atmosférických jevů i přepětí z jiných zdrojů.

Díky třístupňové technologii MOV–GDT–MOV (varistor + plynové jiskřiště + varistor) nabízí výjimečně vysokou úroveň bezpečnosti, kterou ocení profesionálové i majitelé větších solárních elektráren.

Jedno zařízení pro T1 i T2 ochranu

Na rozdíl od běžných přepěťových ochran, které chrání buď proti bleskovým proudům (T1), nebo pouze proti spínacím a šířeným přepětím (T2), tento model plní oba úkoly současně. Třípólové provedení (3P) pokrývá většinu moderních fotovoltaických instalací a je ideální pro použití na straně stejnosměrného napětí do 1200 V DC.

Kombinace technologií pro maximální spolehlivost

Ochrana využívá výhody kombinace varistorů a plynového jiskřiště, která zajišťuje:

• Vysokou odolnost vůči impulzům až 40 kA,
• Schopnost zvládat bleskové proudy až 7 kA (10/350 µs),
• Nižší riziko degradace díky oddělení proudových cest.

Plynový jiskřištěný modul PE odstraňuje problém stárnutí a ztráty účinnosti běžných ochran vlivem dlouhodobého působení pracovních proudů a únikových proudů.

Vizuální kontrola bez nářadí

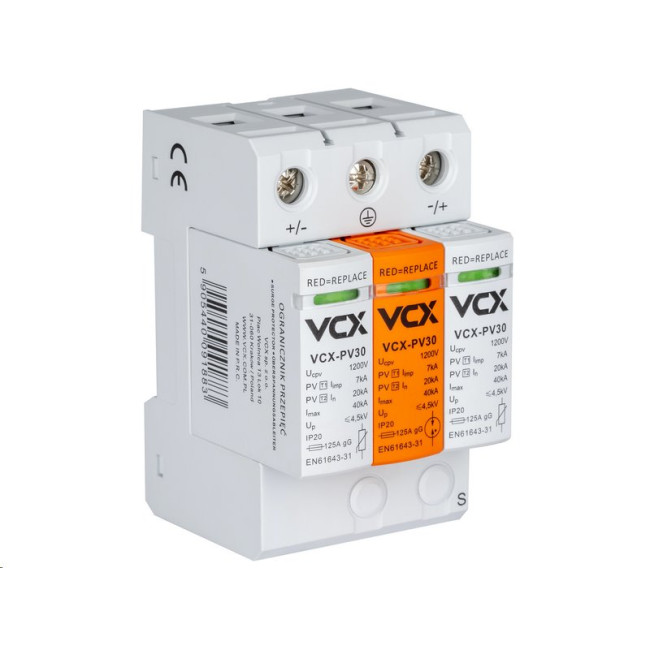

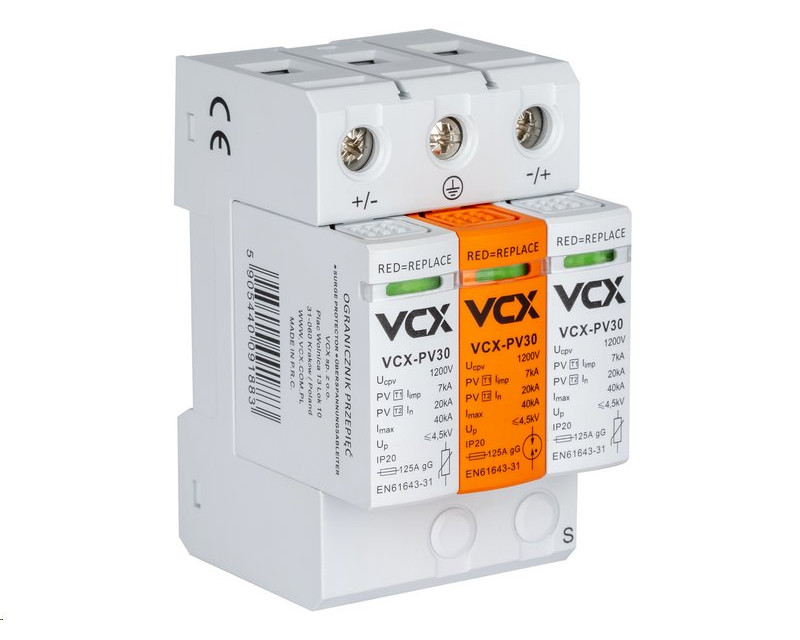

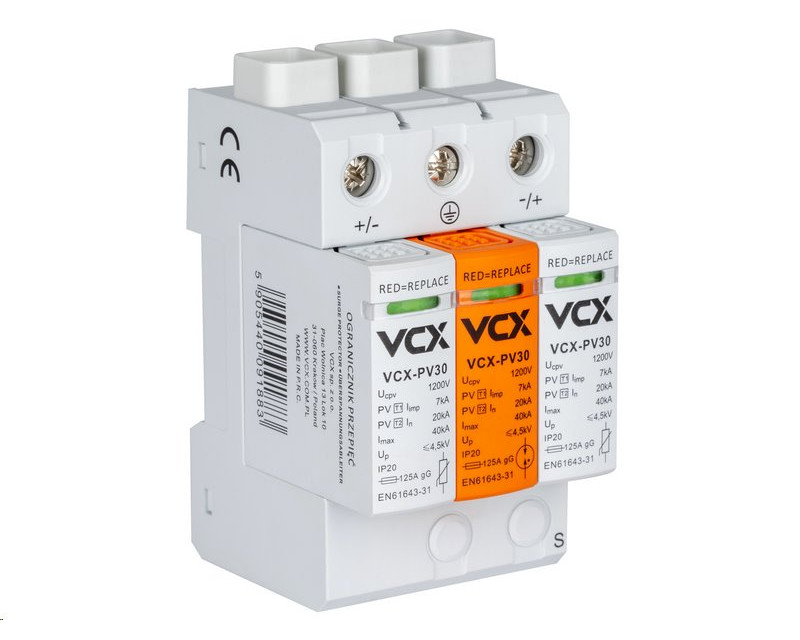

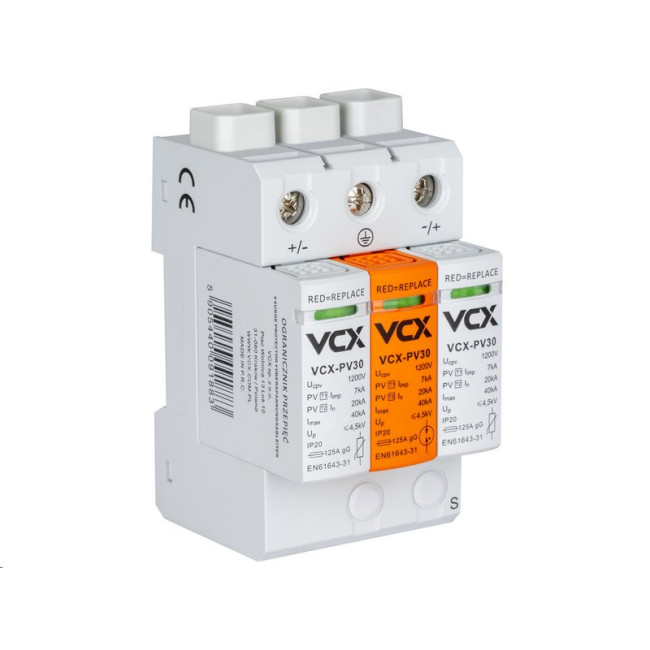

Na čelní straně každého modulu najdete stavový indikátor funkčnosti:

• Zelený znamená aktivní ochranu,
• Červený značí nutnost výměny modulu.

To umožňuje rychlou a bezproblémovou kontrolu zařízení i bez rozebrání rozvaděče – ideální pro servis i pravidelnou kontrolu.

Snadná instalace a univerzální použití

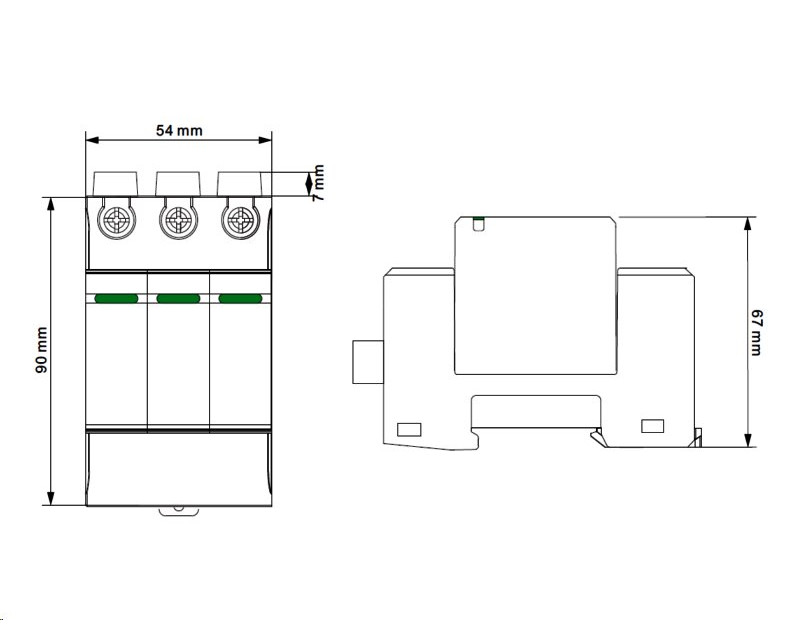

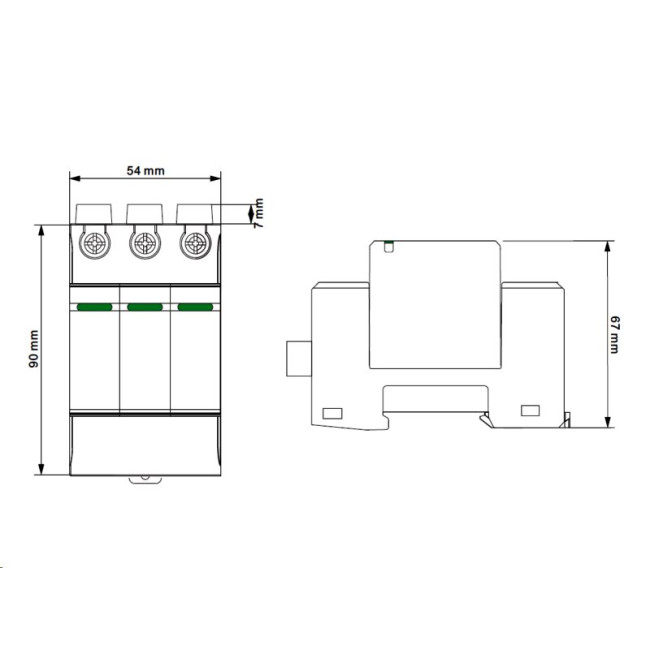

Přepěťová ochrana VCX PV30 1200V je kompatibilní s vodiči do 35 mm², má kompaktní třímodulové provedení a je připravena na montáž do běžných rozvaděčů. Díky IP20 krytí je ideální pro vnitřní použití, zejména ve strojovnách, technických místnostech nebo rozvodnách FV systémů.

Kombinované provedení přepěťové ochrany využívá:


• MOV (Metal Oxide Varistor) – varistor z oxidu kovu:
  Reaguje na přepětí tak, že při dosažení určitého napětí prudce sníží svůj odpor a tím odvede nadměrný proud do země. Je rychlý a citlivý.

• GDT (Gas Discharge Tube) – plynem plněná jiskřiště:
  Spínají při vyšším napětí a jsou schopna bezpečně odvádět velké impulzní proudy (např. z úderu blesku), aniž by došlo k poškození. Mají dlouhou životnost.

• MOV (druhá vrstva):
  Slouží k dalšímu tlumení zbytkového napětí a zajišťuje hladké uzavření přepěťového impulzu.

Tato trojitá kombinace MOV–GDT–MOV přináší výhody obou technologií – rychlou reakci, vysokou odolnost a dlouhou životnost. Díky tomu poskytuje efektivnější a spolehlivější ochranu než samostatné varistorové nebo jiskřišťové přepěťové prvky.

Proč zvolit právě tento typ přepěťové ochrany?


• Spojení T1 a T2 ochrany v jednom zařízení
• Kombinace MOV a GDT technologie = dlouhá životnost a vysoký výkon
• Vhodné pro moderní FV systémy s napětím až 1200 V DC
• Optická signalizace stavu modulu bez nutnosti měření
• Vysoká odolnost proti impulzním proudům a výbojům
• Bezpečná a jednoduchá montáž s širokým teplotním rozsahem provozu


Technické specifikace produktu:


• Třída ochrany: T1+T2 (B+C)
  Chrání před přímými i nepřímými účinky blesků a spínacích přepětí.

• Provedení: Varistorové s integrovaným jiskřištěm (MOV-GDT-MOV)
  Zvyšuje schopnost zařízení efektivně odvádět přepětí, kombinované provedení přepěťové ochrany.

• Připojení: max. 35 mm²
  Umožňuje připojení i silnějších vodičů pro větší proudové zatížení.

• Maximální pracovní napětí (Ucpv): 1200 V DC
  Určeno pro fotovoltaické systémy s vyšším napětím.

• Zkušební proud (In 8/20): 20 kA
  Standardní schopnost opakovaně odvádět přepětí.

• Maximální proud (Imax 8/20): 40 kA
  Maximální hodnota, kterou je zařízení schopné krátkodobě zvládnout.

• Impulsní bleskový proud (Iimp 10/350): 7 kA
  Speciální ochrana proti účinkům atmosférických výbojů.

• Napěťová úroveň ochrany (Up): < 4.5 kV
  Nízký ochranný práh minimalizuje riziko poškození připojených zařízení. Nízké zbytkové napětí – vyšší bezpečnost pro připojená zařízení.

• Skladovací teplota: -30 až +70 °C
  Široký rozsah teplot pro bezpečné skladování.

Bezpečnostní pokyny k instalaci a provozu:


Používání přepěťové ochrany VCX PV30 DC T1+T2 (B+C) 1200V 7kA vyžaduje dodržení základních bezpečnostních pravidel. Před instalací nebo servisem zařízení doporučujeme věnovat pozornost následujícím pokynům:

• Instalaci, údržbu a případnou výměnu smí provádět pouze kvalifikovaná a oprávněná osoba.
• Při instalaci a používání je nutné dodržet veškeré platné místní, regionální i národní předpisy.
• Otevření přístroje nebo jakýkoli zásah do jeho konstrukce vede ke ztrátě záruky.
• Přetížení nad doporučené hodnoty výrobce může vést k trvalému poškození zařízení a připojených součástí.
• Zařízení smí být provozováno pouze za podmínek uvedených v technické dokumentaci.
• Před jakýmkoli zásahem do zařízení vždy odpojte napájení.
